(1)純鋁：純鋁按其純度分為高純鋁、工業(yè)高純鋁和工業(yè)純鋁三類。焊接主要是工業(yè)純鋁，工業(yè)純鋁的純度為99.7%到98.8%，其牌號有L1．L2．L3．L4．L5．L6等六種。

(2)鋁合金：往純鋁中加入合金元素就得到了鋁合金。根據鋁合金的加工工藝特性，可將它們分作形變鋁合金和鑄造鋁合金兩類。形變鋁合金塑性好，適宜于壓力加工。

形變鋁合金按照其性能特點和用途可分為防銹鋁(LF)、硬鋁(LY）、超硬鋁(LC)和鍛鋁(LD)四種。鑄造鋁合金按加入主要合金元素的不同，分為鋁硅系(AL-Si)、鋁銅系(Al-Cu)、鋁鎂系(Al-Mg)和鋁鋅系(Al-Zn)四種。

主要鋁合金牌號有：1024．2011．6060、6063．6061．6082．7075

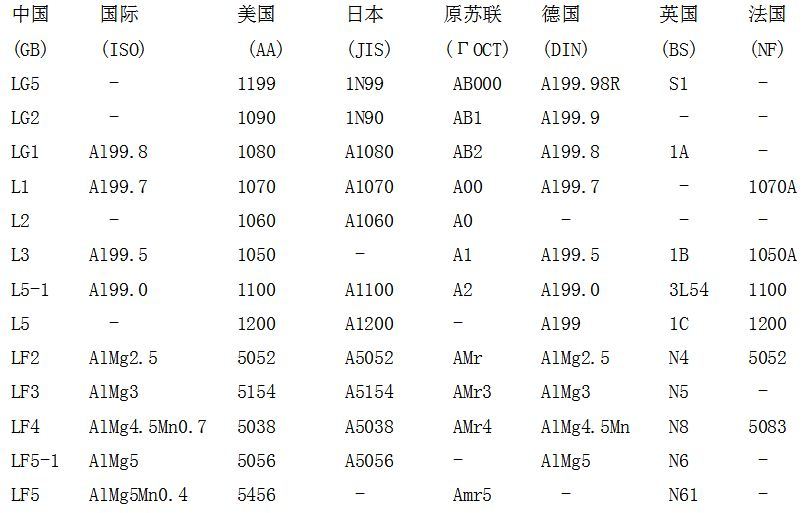

鋁的牌號：

1×××系列為：純鋁（鋁含量不小于99.00%）

2×××系列為：以銅為主要合金元素的鋁合金

3×××系列為：以錳為主要合金元素的鋁合金

4×××系列為：以硅為主要合金元素的鋁合金

5×××系列為：以鎂為主要合金元素的鋁合金

6×××系列為：以鎂為主要合金元素并以Mg2Si相為強化相的鋁合金

7×××系列為：以鋅為主要合金元素的鋁合金

8×××系列為：以其他元素為主要合金元素的鋁合金

9×××系列為：備用合金組

牌號的第二位字母表示原始純鋁或鋁合金的改型情況，最后兩位數表示，牌號的最后兩位數字以標識同一組中不同的鋁合金或表示鋁的純度。

鋁合金材料特性及用途：

一 JIS A.A 1000 系列－－純鋁系

1、1060作為導電材料IACS保證61%，需要強度時使用6061 電線

2、1085 1080 1070 1050 1N30 1085 1080 1070 1050 — 成形性、表面處理性良好，在鋁合金中其耐蝕性最佳。因為是純鋁、其強度較低，純度愈高其強度愈低。日用品、鋁板、照明器具、反射板、裝飾品、化學工業(yè)容器、散熱片、溶接線、導電材

3、1100 1200 AL純度99.0%以上之一般用途鋁材，陽極氧化處理后之外觀略呈白色外與上記相同。一般器物、散熱片、瓶蓋、印刷板、建材、熱交換器組件 1N00 －強度比1100略高，成形性良好，其化特性與1100相同。

二 日用品 2000 系列－－ AL x Cu 系

1、 2011快削合金，切削性好強度也高。但耐蝕性不佳。要求耐蝕性時，使用6062系合金音量軸、光學組件、螺絲頭。

2、2014 2017 2024 含有多量的Cu，耐蝕性不佳，但強度高，可作為構造用材使用，鍛造品亦可適用，航空器、齒輪、油、壓組件、輪軸。

3、2117固溶化熱處理后，作為鉸釘用材，為延遲常溫時效速度之合金。

4、2018 2218 鍛造用合金。鍛造性良好且高溫強度較高，因此使用于需要耐熱性之鍛造品，耐蝕性不佳，汽缸頭、活塞、VTR汽缸。

5、 2618鍛造用合金。高溫強度優(yōu)越但耐蝕性不佳。活塞、橡膠成形用模具、一般耐熱用途組件。

6、2219強度高，低溫及高溫特性良好，溶接性也優(yōu)越，但耐蝕性不佳。低溫用容器、航太機器。 7、2025 鍛造用合金。鍛造性良好且強度高，但耐蝕性不佳。 螺旋槳、磁氣桶。2N01－鍛造用合金。具耐熱性，強度也高，但耐蝕性不佳。航空器引擎、油壓組件。

三 3000 系列－－AL x Mn 系

1、3003 3203 強度比1100約高10%，成形性、溶接性、耐蝕性均良好。一般器物、散熱片、化妝板、影印機滾筒、船舶用材

2、3004 3104 強度比3003高，成形性優(yōu)越，耐蝕性也良好。鋁罐、燈炮蓋頭、屋頂板、彩色鋁板

3、3005 3005 強度比3003高約20%，耐蝕也比較好。 建材、彩色鋁板

4、 3105 3105 強度比3003略高，其他之特性與3003類似。 建材、彩色鋁板、瓶蓋

四 4000 系列－－AL x Si 系

1、4032耐熱性、耐摩秏性良好，熱膨脹系數小?；钊?、汽缸頭

2、4043凝固收縮少，用硫酸陽極氧化處理呈灰色之自然發(fā)色。溶接線、建筑嵌板

五 5000 系列－－AL x Mg系

1、 5005強度與3003相同，加工性、溶接性、耐蝕性良好，陽極氧化后之修飾加工良好，與6063形材顏色相稱。建筑用內外裝、車輛之內裝、船舶之內裝

2、5052為中程度強度之最具代表性合金，耐蝕性、溶接性及成形性良好，特別是疲勞強度高，耐海水性佳。一般鈑金、船舶、車輛、建筑、瓶蓋、蜂巢板

3、5652限制5052之不純物元素，并抑制過氧化氫分離之合金，其他特性與5052同過氧化氫容器 4、5154強度比5052約高20%，其他特性與5052相同 與5052同樣、壓力容器

5、5254限制5154之不純物元素，并抑制過氧化氫分解之合金，其他特性與5154相同。過氧化氫容器 6、5454強度比5052約高20%，其特性與5154大致相同，但在惡烈環(huán)境下之耐蝕性比5154良好。汽車用車輪 7、5056耐蝕性優(yōu)越以切削加工作表面修飾，陽極氧化處理性及其染色性良好。相機本體、通信機器組件、拉鍊

8、5082強度與5083相近，成形性、耐蝕性良好。 罐蓋

9、5182強度比5082約高5%，其他之特性與5082相同。 罐蓋

10、 5083溶接構造用合金。在實用非熱處理合金中是最高強度之耐蝕合金，適用于溶接構造。耐海水性、低溫特性良好船舶、車輛、低溫用容器、壓力容器

11、5086強度比5154高，為耐海水性良好的非熱處理系溶接構造用合金。船舶、壓力容器、磁氣圓盤5N01－強度與3003相同，光輝處理后之陽極氧化處理可有很高的光輝性。成形性、耐蝕性良好。廚房用品、相機、裝飾品、鋁板 5N02 鉸釘用合金，耐海水性良好鉸釘

六 6000 系列 －－AL x Mg x Si 系

1、6061熱處理型之耐蝕性合金。用T6處理能有非常高的耐力值，但溶接接口之強度低，因此使用于螺釘、鉸釘船舶、車輛、陸上構造物 6N01 中強度之擠型用合金，有6061與6063之中間的強度，擠出性沖壓淬火性均良好，可作復雜形狀之大型薄肉形材，耐蝕性、溶接性均佳。車輛、陸上構造物、船舶

2、6063代表性的擠出用合金，強度比6061低，擠出性良好，可作復雜的斷面形狀之形材，耐蝕性及表面處理性均佳建筑、公路護欄、高欄、車輛、家具、家電制品、裝飾品

3、6101高強度導電用材。55% IACS保證電線

4、6151鍛造加工性特別好，耐蝕性及表面處理性亦佳，適用于復雜的鍛造品。機械、汽車組件 5、6262 耐蝕性快削合金，耐蝕性及表面處理性比2011更佳，其強度與6061相同。相機本體、氧化器組件、制動器組件、瓦斯器具組件

七 7000 系列－－AL x Zn x Mg 系

1、7072電極電位低，主要用于防蝕性覆蓋皮材，亦適用于熱交換器之散熱片。鋁合金合板材之皮材，散熱片

2、7075鋁合金中具有最高強度的合金之一，但耐蝕性不佳，與7072之覆蓋皮材可改善其耐蝕性，但成本提高。航空器、滑雪杖 7050 7050 改善7075淬火性之合金，耐應力腐蝕裂痕性良好，適用于厚板、鍛造品航空器、高速回轉體 7N01 溶接構造用合金，強度高而且溶接部之強度于常溫放置，可回后到接近母材的強度。耐蝕性也非常良好。車輛、其他陸上構造物、航空器

3、7003溶接構造用擠出合金，強度比7N01略低，但擠出性良好，可作薄肉之大型形材，其他之特性大致與7N01相同。車輛、機車車輪外圈

感謝您咨詢鑫佳盛鋁業(yè)，我們將用專業(yè)為您創(chuàng)造價值，成就輝煌！
全國咨詢熱線：13980948190
